Graphiques en ligne
Tracer les courbes représentatives de fonctions numériques
Enregistrer le graphique créé dans un document PDF

Vous tracez sur un même graphique les courbes représentatives de fonctions numériques.

Vous enregistrez le graphique créé dans un document PDF (A4 vertical) pour un archivage et une impression future.

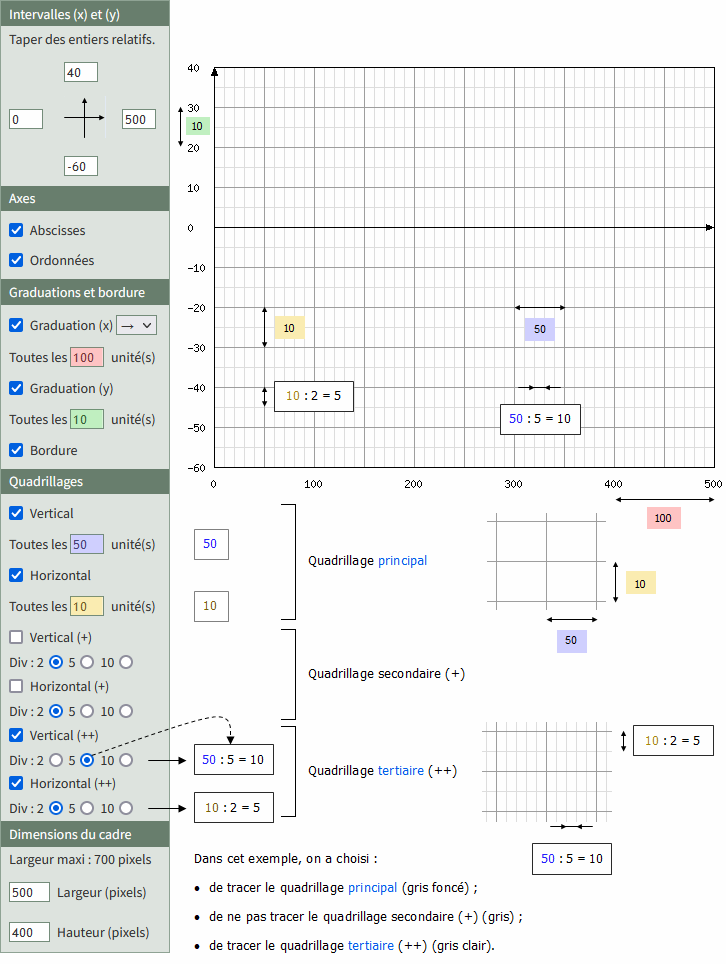

Afficher/Masquer les règles d'utilisation et un exemple d'options d'affichage

Intervalles (x) et (y) Taper des entiers relatifs. Axes Abscisses Ordonnées Graduations et bordure Graduation (x) →↑ Toutes les unité(s) Graduation (y) Toutes les unité(s) Bordure Quadrillages Vertical Toutes les unité(s) Horizontal Toutes les unité(s) Vertical (+) Div : 2 5 10 Horizontal (+) Div : 2 5 10 Vertical (++) Div : 2 5 10 Horizontal (++) Div : 2 5 10 Dimensions du graphique Largeur maxi : 700 pixels Largeur (pixels) Hauteur (pixels)

# Fonctions usuelles Fonction carréeFonction cubiqueFonction inverseFonction racine carréeFonction logarithme népérienFonction logarithme décimalFonction exponentielleFonction cosinusFonction sinus RougeBleuVertNoir # Fonctions paramétrables A(x) = ax + b a = b = RougeBleuVertNoir B(x) = ax2 + bx + c a = b = c = RougeBleuVertNoir C(x) = ax3 + bx2 + cx + d a = b = c = d = RougeBleuVertNoir D(x) = a/x a = RougeBleuVertNoir E(x) = a/x + bx + c a = b = c = RougeBleuVertNoir F(x) = ax a = (a > 0) RougeBleuVertNoir G(x) = acos (bx + c) a = b = c = RougeBleuVertNoir H(x) = asin (bx + c) a = b = c = RougeBleuVertNoir Titre et légendes Titre du graphique : Légende (x) : Légende (y) : Taille petitemoyennegrande Taille petitemoyennegrande Taille petitemoyennegrande Créér un fichier PDF (A4 vertical) Marge à gauche (cm) Marge en haut (cm) Largeur L (cm) Hauteur H (cm)

Exemple de courbes tracées avec les fonctions paramétrables A et B :

A(x) = -5x + 10 (a = -5 et b = 10) et B(x) = 2x² - 8x - 10 (a = 2 ; b = -8 et c = -10).

Les courbes traçées sont la droite d'équation y = -5x + 10 et la parabole d'équation y = 2x² - 8x - 10.

Options d'affichage choisies :

1. Intervalle (x) : [-4 ; 6] (uniquement des entiers relatifs).
2. Intervalle (y) : [-30 ; 40] (uniquement des entiers relatifs).
3. L'axe des abscisses et l'axe des ordonnées sont tracés.
4. La graduation (x) est tracée toutes les 1 unité à partir de 0 (origine).
5. La graduation (y) est tracée toutes les 10 unités à partir de 0 (origine).
6. L'option → est sélectionnée : la graduation (x) située en bas du graphique est horizontale.
7. La bordure du graphique est tracée.
8. Le quadrillage vertical principal (couleur gris foncé) est tracé toutes les 1 unité à partir de 0 (origine).
9. Le quadrillage horizontal principal (couleur gris foncé) est tracé toutes les 10 unités à partir de 0 (origine).
10. Le quadrillage vertical secondaire (+) (couleur gris) est tracé en divisant le quadrillage vertical principal par 2.
11. Le quadrillage horizontal secondaire (+) (couleur gris) est tracé en divisant le quadrillage horizontal principal par 2.
12. Le quadrillage vertical tertiaire (++) (couleur gris clair) est tracé en divisant le quadrillage vertical principal par 10.
13. Le quadrillage horizontal tertiaire (++) (couleur gris clair) est tracé en divisant le quadrillage horizontal principal par 10.
14. Dimensions du graphique : 680 pixels (largeur) sur 500 pixels (hauteur).
15. Le titre du graphique et les légendes (x) et (y) sont traçés. Titre (taille moyenne) et légendes (taille petite).
