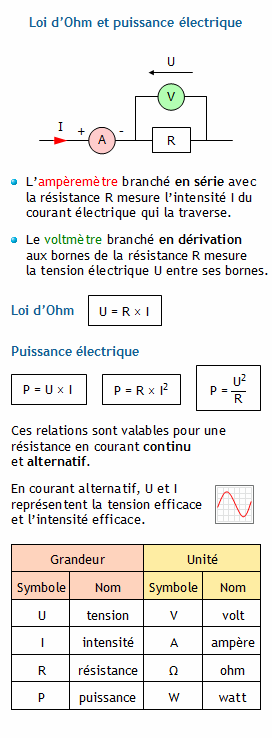

Loi d'Ohm et différentes expressions de la puissance électrique
Calculer la tension électrique U, l'intensité I du courant, la résistance R et la puissance électrique P.
Choisir deux grandeurs pour calculer les deux autres grandeurs.

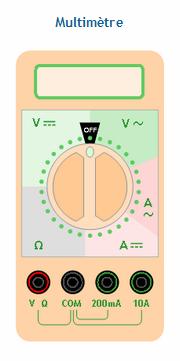

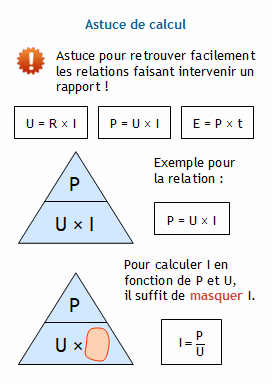

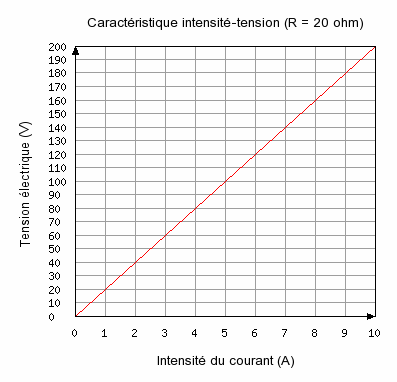

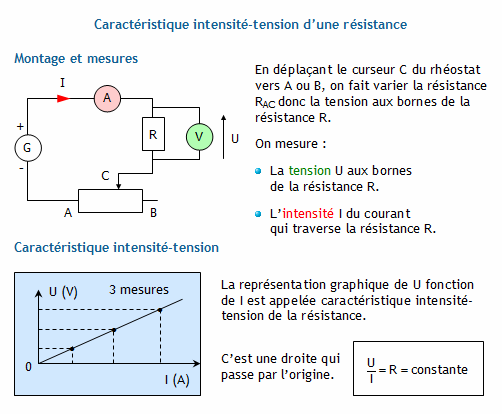

Caractéristique d'une résistance - Exemple / Astuce de calcul / Multimètre

Taper les données

Taper les nombres décimaux avec un point et non une virgule,
exemple : taper 0.65 au lieu de 0,65 (indiquer le 0 avant le point).

Ne pas laisser d'espace vide entre les caractères.

Choisir une
grandeur :
Choisir une
grandeur :

Quelles sont les grandeurs d’un conducteur ohmique qui ne varient pas quel que soit le circuit électrique ?

  • La résistance R est une caractéristique spécifique à un conducteur ohmique. Exemple : la résistance d’un fil dépend de la nature de son matériau, de sa longueur et de sa section. Quel que soit le circuit électrique, la résistance R du conducteur ne varie pas.
  • Si on branche un conducteur ohmique (exemple : un sèche-cheveux) aux bornes d’une prise de courant, il est soumis à une tension électrique U de 230 V (tension alternative sinusoïdale délivrée par E.D.F.). Cette tension ne varie pas quels que soient les appareils électriques branchés (montage en dérivation).

Puissance nominale d'un conducteur ohmique

La puissance nominale d'un conducteur ohmique est sa puissance électrique reçue ou consommée lorsqu'il est soumis à sa tension nominale : tension appliquée dans les conditions normales d'utilisation.

Exemple de tension nominale : 230 V en monophasé (tension efficace).

Si on branche un sèche-cheveux de puissance nominale 2 000 W, il reçoit une puissance électrique de 2 000 W.

Que se passe-t-il si on branche ce sèche-cheveux aux États-Unis où la tension du secteur est de 110 V ?

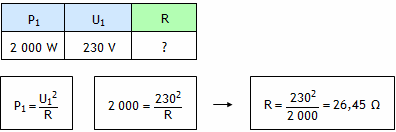

On calcule la résistance R du sèche-cheveux.

On en déduit la puissance reçue par ce sèche-cheveux branché aux États-Unis.

La résistance R ne varie pas.

Conclusion :

Le sèche-cheveux étant sous-tension (110 V < 230 V), il reçoit alors une puissance électrique plus faible (457 W < 2 000 W).
