Sécurité électrique d'une installation domestique

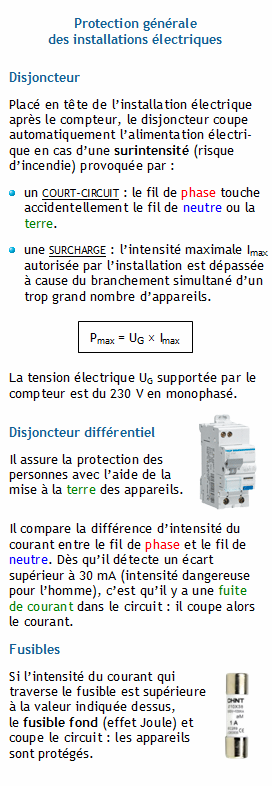

Calculer l'intensité maximale Imax du courant connaissant la tension électrique UG du secteur et la puissance électrique maximale Pmax à ne pas dépasser (et réciproquement).

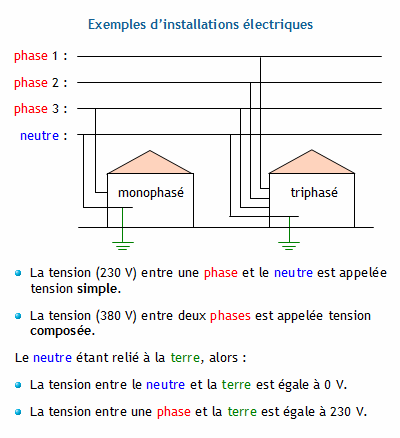

Prises monophasée et triphasée / Exemples d'installations électriques / Ne pas surcharger les prises de courant !

Taper les données

Taper les nombres décimaux avec un point et non une virgule,
exemple : taper 0.65 au lieu de 0,65 (indiquer le 0 avant le point).

Ne pas laisser d'espace vide entre les caractères.

Choisir :

Description d'une prise de courant

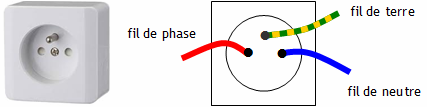

Une prise monophasée du secteur comporte trois bornes :

  • Une borne femelle reliée au fil de phase.
  • Une borne femelle reliée au fil de neutre.
  • Une borne mâle reliée au fil de terre.

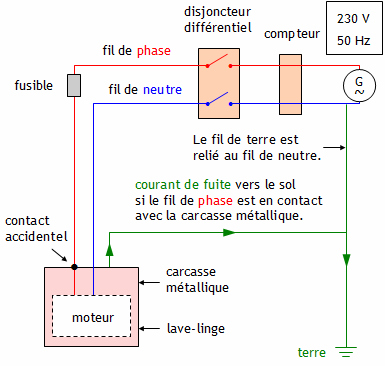

Représentation de l'installation électrique d'un lave-linge

Les appareils électroménagers sont montés en dérivation entre le fil de phase et le fil de neutre.

  • Le fil de phase amène le courant aux appareils : il est de couleur rouge, marron ou noire.
  • Le fil de neutre ramène le courant au générateur : il est de couleur bleue.
  • Le fil de terre assure la protection : il est rayé vert/jaune.

La mise à la terre est obligatoire pour tous les appareils comportant une carcasse métallique (lave-linge, cuisinière …).

Contacts dangereux pour les personnes

  • Toucher à la fois le fil de phase et le fil de neutre.
  • Être en contact avec le sol et toucher le fil de phase.
  • Être en contact avec le sol et toucher la carcasse métallique d’un appareil en contact accidentel avec le fil de phase (défaut d’isolement : fil dénudé).
    La prise de terre permet alors d’évacuer le courant de fuite vers le sol.

Ces différents contacts peuvent provoquer l'électrisation (brûlure, arrêt cardio-circulatoire, contraction des muscles ...) ou l'électrocution (décès).

Une personne prend un risque

  • en intervenant sur une installation électrique sans couper le courant,
  • en utilisant un appareil électrique avec les pieds ou les mains mouillés,
  • en déplaçant une pièce métallique de grande longueur (exemple : une échelle) à proximité d’une ligne électrique aérienne.

Effets physiologiques d'un courant électrique de 50 Hz

  • de 0 à 0,5 mA : aucune sensation
  • de 0,5 à 7 mA : picotements
  • de 7 à 15 mA : contraction des muscles
  • de 15 à 30 mA : tétanisation des muscles
  • de 30 à 100 mA : paralysie respiratoire
