Tension alternative sinusoïdale

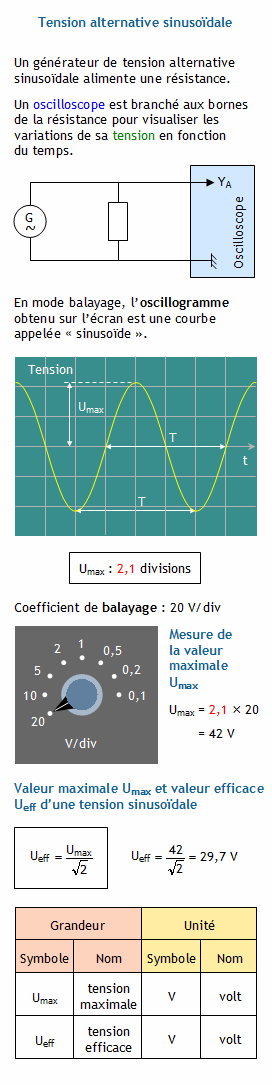

Calculer la valeur efficace Ueff d'une tension sinusoïdale connaissant sa valeur maximale Umax.

Exemple de tension sinusoïdale / Mesure directe de la tension efficace / Plaque signalétique d'un appareil électrique

Taper les données

Taper les nombres décimaux avec un point et non une virgule,
exemple : taper 0.65 au lieu de 0,65 (indiquer le 0 avant le point).

Ne pas laisser d'espace vide entre les caractères.

Production d'une tension alternative

La rotation d’un aimant devant une bobine (enroulement de fils) ou l’inverse fait apparaître une tension alternative aux bornes de la bobine.

L’ensemble « aimant et bobine » est un générateur de tension alternative appelé alternateur.

L'aimant, situé à une distance fixe de la bobine, peut tourner à différentes vitesses.

  • Plus l'aimant tourne vite, plus la valeur maximale de la tension aux bornes de la bobine est élevée.
  • Plus l'aimant tourne vite, plus la fréquence de la tension aux bornes de la bobine est élevée.

Exemples :

  • Les alternateurs des centrales électriques fonctionnent sur le même principe mais l'aimant est remplacé par des électroaimants (bobines parcourues par un courant). Ils produisent des tensions électriques très élevées, de l'ordre de 20 000 V.
  • L’alternateur de bicyclette : l’aimant entrainé par un galet (rotation de la roue) tourne à l’intérieur d’une bobine de fil de cuivre.
    De façon abusive, l'alternateur de bicyclette est aussi appelé dynamo, ce qui est incorrect car une dynamo produit une tension continue et non une tension alternative.
